2021年人教版八年級物理上冊 5.2 生活中的透鏡
一、選擇題
1.放電影時，電影膠片上的圖案經凸透鏡在銀幕上成的是（ ）
A．倒立、放大的虛像
2.像的成因有三個：光的直線傳播成像、反射成像和折射成像，所成的像有實像和虛像兩種。關于以下成像實例，下列說法中正確的是（ ）
①針孔照相機內所成的像 ?、谠跐撏R中看到的景物的像
③放大鏡中看到的物體的像 ④幻燈機屏幕上的像
⑤汽車后視鏡中的像
3.小明通過透鏡觀察“美麗濰坊”四個字，看到的情形如圖所示，下列說法正確的是（ ）
A.該透鏡只能成放大的像
B.該透鏡可以用作近視眼鏡
C.該透鏡可以用作照相機鏡頭
D.字到透鏡的距離小于此透鏡的焦距
4.如圖是小強用手機、透鏡和紙盒自制的簡易投影儀，能將手機上的畫面放大投射到白色墻上。下列說法正確的是（ ）
A．手機屏幕到透鏡的距離應大于透鏡的二倍焦距
5.小明在房間里進行探究凸透鏡成像特點的情景如圖所示。保持蠟燭的位置不變，只移動透鏡，小明發現透鏡在A、B兩處時，墻壁上都能得到清晰的像，則兩次所成的像（ ）
A．都是正立的
B．都是虛像
C．透鏡在B處時墻上成的像較大
D．透鏡在A處時墻上成的像較大
6.新冠肺炎疫情期間，全國掀起了“停課不停學”的網絡在線課堂熱潮。下列有關網課的說法，錯誤的是（ ）
A．老師對著攝像頭，學生可以看到老師，說明攝像頭的成像特點與投影儀相同
B．學生從手機上看到多彩的畫面是由紅、綠、藍三種色光混合而成的
C．老師隨機提問與學生互動交流的過程，利用了聲能傳遞信息
D．學生在聽課時關閉門窗，是在傳播過程中減弱噪聲
二、填空題
1.小丑魚顏色艷麗、體型較小，因此水族館常將它放入球形魚缸中以便觀賞，如圖所示。球形魚缸起到了的作用，我們看到的小丑魚是通過球形魚缸形成的正立、放大的(選填“實像”或“虛像”)。
2.如圖所示的是投影儀成像示意圖，其中凸透鏡的作用是成(填“等大”“縮小”或“放大”)、(填“正立”或“倒立”)的實像。投影儀上有一塊平面鏡，它的作用是，使光能夠投射到屏幕上。
3.如圖所示，白紙上畫了兩個箭頭(圖甲)。用玻璃杯裝半杯水放在白紙前(圖乙)。人眼觀察到位于下方的箭頭發生了變化，那是因?yàn)椴ＡП掳氩糠窒喈?dāng)于一個，使下方箭頭成縮小的(填“實”或“虛”)像，這種成像原理在生活中應用的實例有(寫一種)。
三、按要求做題
1.在探究“凸透鏡成像規律”的實驗中，凸透鏡的焦距為10cm。
（1）將蠟燭、凸透鏡和光屏依次放在光具座上，點燃蠟燭后，調整燭焰、凸透鏡和光屏三者的中心大致在_______。

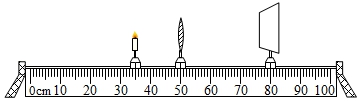

（2）蠟燭、凸透鏡和光屏在光具座上的位置如圖所示，觀察到光屏上有燭焰清晰的像（像未畫出），該像是_______（填“正立”或“倒立”）、_______（填“放大”、“縮小”或“等大”）的實像。生活中的_______（填“照相機”、“投影儀”或“放大鏡”）就是利用這個原理制成的。
（3）實驗過程中由于蠟燭燃燒變短，燭焰在光屏上的像將向_______移動。為了使?fàn)T焰的像再次成在光屏中央，應將凸透鏡向_______移動。（兩空均填“上”或“下”）

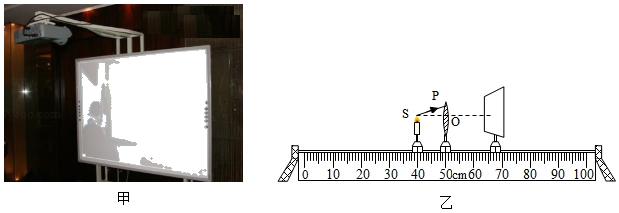

2.小明對如圖甲所示的投影儀產生了興趣，了解到投影儀主要由一個鏡頭（相當于一個凸透鏡）和靠近鏡頭的液晶元件（相當于投影片）組成。于是利用蠟燭（S為燭焰中心）、焦距f＝10cm的凸透鏡和光屏等器材，探究屏幕上成放大像時物距應滿足的條件。
（1）正確安裝和調整器材后，保持透鏡位置不動，將蠟燭從貼近透鏡的位置向焦點移動，同時移動光屏，光屏上一直出現的是_______（填“光斑”或“像”）。
（2）請?jiān)趫D乙中畫出光線SP經過透鏡后的折射光線。
（3）繼續將蠟燭從焦點位置向遠離透鏡的方向移動，同時移動光屏發現：
①光屏上燭焰的像_______（填“變大”、“變小”或“不變”）。
②從30cm刻度線處開始，光屏上不再出現放大的像。
（4）通過實驗得出：屏幕上成放大的像時，物距u應滿足_______（填“u＜f”、“f＜u＜2f”或“u＞2f”）。
